MACIF ESS Air Cooling 10MWh

Description

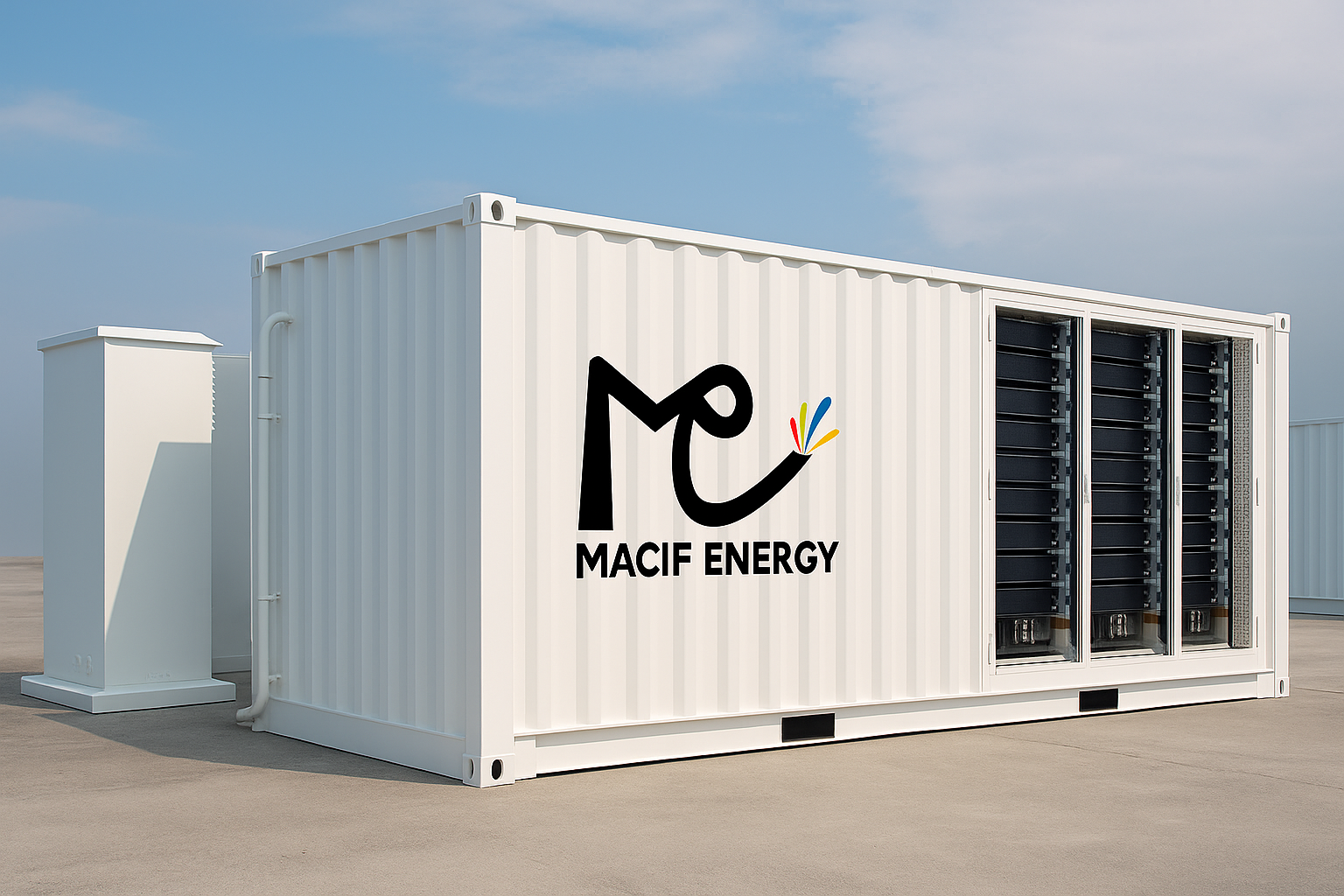

Le MACIF ESS Air Cooling 10MWh est un système de stockage d’énergie modulaire haute capacité adapté aux applications à l’échelle des services publics. Cette solution tout-en-un intègre un design à trois colonnes avec une capacité de cellule de 280 Ah, fournissant une capacité totale de 10 MWh et une puissance nominale de 5 MW. Sa technologie de refroidissement intelligent par air assure une gestion thermique optimale, même dans des environnements exigeants.

Avec un temps de commutation charge/décharge ultra-rapide de 5 ms et une configuration en 2 x 14 racks de 1P400S, le système garantit une grande disponibilité (≥92%) et répond parfaitement aux besoins de stockage énergétique des réseaux intelligents et microgrids.

Spécifications techniques :

Rack :

• Modèle : ZGBC-51280-25S
• Disposition : Trois colonnes
• Capacité de cellule : 280 Ah
• Configuration de pack : 1P16S
• Configuration de rack : 1P400S
• C-Rate : 0.5P
• Capacité énergétique par rack : 358.4 kWh
• Tension nominale : 1280V
• Plage de tension : 1120~1460V
• Dimensions : 14167352347 mm
• Poids : 2750 kg

PCS :

• Modèle : ZGM-0.75PCS-5MW-A
• Tension AC nominale : 0.75 kV
• Configuration : 28*190kW
• Puissance nominale : 5 MW
• Temps de basculement charge/décharge : 5 ms

ESS :

• Modèle : ZGM-0.4(10/35)ESS-5MW/10MWh-A
• Disposition : Arrangement combiné en conteneur
• C-Rate : 0.5P
• Configuration système : 2 x 14 x 1P400S
• Capacité énergétique totale : 10 MWh
• Dimensions : (1219226002896 mm) * 2
• Poids : 52T chacun
• Méthode de refroidissement : Refroidissement intelligent par air industriel
